智能公共廣播系統方案

任一種廣播音響系統，其構成可分為四個部分：節目源設備、信號的放大和處理設備、傳輸線路和揚聲器系統。

（一）節目源設備

節目源通常有無線電廣播（調頻、調幅）、錄像帶、CD、VCD和DVD等，此外，還有傳聲器(話筒)、電視伴音（包括影碟機、錄像機、衛星電視的伴音）、電子樂器等。隨著計算機網絡技術的發展，現在越來越多的用戶更趨向于利用計算機作為節目源，在計算機內安裝專門的公共廣播軟件就可以方便地選擇、編輯和控制廣播節目的播放。

（二）、放大和信號控制處理設備

放大和處理設備是公共廣播的核心部分，包括智能廣播主控制中心、前置放大器、分區矩陣和音響音色音質處理設備等。這一部分設備的首要任務是信號的處理與放大：電壓放大和功率放大，其次是信號的選擇即通過選擇所需要的節目信號，此外功率放大器是將送來的信號進行功率放大，通過傳輸線去推動揚聲器發聲

此方案中主要設計有以下設備：

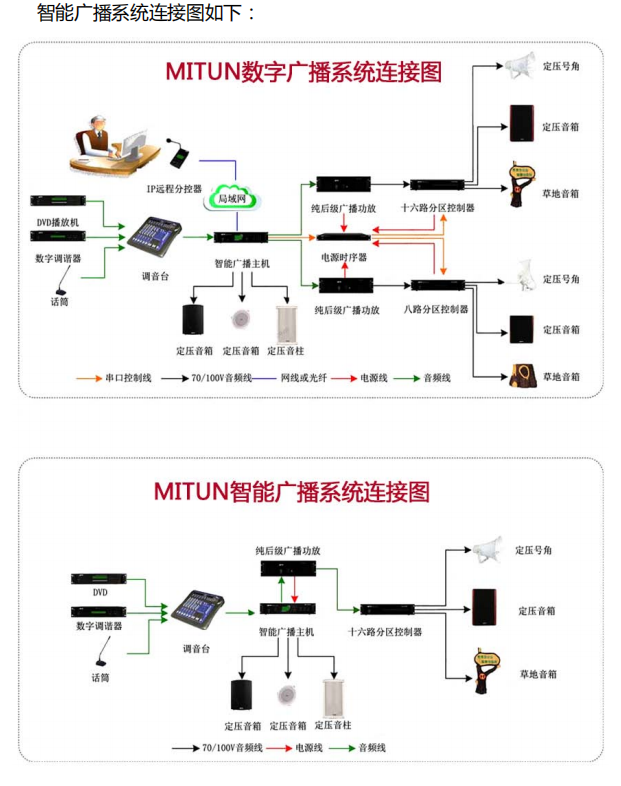

一般包括：智能廣播主控制中心，純后級功放、前置放大器、調音臺、分區控制器、電源時序器、遠程尋呼控制話筒、功放等設備，下面對各主要組成設備進行介紹

1、智能廣播主控制中心

AVH AB-128這款智能廣播主機：具有10/100M RJ45網絡接口，能通過網絡接受尋呼話筒的尋呼控制，自帶4G存儲空間，可以任意存入MP3廣播文件，同時能外接U盤，能對U盤文件進行廣播。可進行多個定時程序編程，比如控制打鈴、控制背景音樂、控制報警廣播等，自帶調諧器，能通過編程設置定時打開相應的播放設備和功放設備完成節目定時播放，是整個模擬廣播系統的主控制中心，能夠外控制分區控制器，功放電源開啟關閉等多個設備。

2、純后級功放

純后級功放不同于前置功放，其最主要的特征是具有70V和100V恒壓輸出端子，這是由于廣播線路通常都相當長，須用高壓傳輸才能減小線路損耗，純后級功放的最重要指標是額定輸出功率，應選用多大的額定輸出功率，須視廣播揚聲器的總功率而定，廣播系統音箱與功率的區配配置在設計時是一項非常嚴謹的工作，需考慮到線路損耗、老化等因素，功放應適當留有功率余量，以使其工作在正常工作狀態下，不能常時間處于滿負荷工作狀態，所以系統中配置的功放的功率普通情況下必須大于的所有音箱、音柱、喇叭的總功率的三分之一以上；按照規范的要求，功放設備的容量（相當于額定輸出功率）

3、分區器

分區器的作用是實現多路輸入和多路輸出，可以根據需要選擇相應輸入和輸出，前端的揚聲器數量眾多、用途不同，需要分區設計

4、電源時序器

對廣播系統的設備電源進行管理，可為各個使用設備設置自動或手動電源供電。

5、遠程尋呼控制話筒

具有：具有10/100M RJ45網絡接口，直接接入局域網，可對整個廣播系統任意區進行尋呼，分區數量不受限制，能指定廣播主機文件曲目號進行遠程播放，實時將尋呼話筒以及線路輸入的模擬音頻信號實時轉換數字音頻流通過網絡傳輸到模擬廣播主機進行廣播，可以接入到局域網內的任一網絡點進行尋呼控制，使用靈活、方便、實用。如需配置多個尋呼話筒時，直接接入網絡點即可，無需再配置其它任何設備，操作更加靈活、方便，同時也為用戶節省了開支，使用方面達到了IP數字網絡廣播系統的靈活，同時又為用戶節約了成本。

（三）、傳輸線路

傳輸線路雖然簡單，但隨著系統和傳輸方式的不同而有不同的要求。對禮堂、劇場等，由于功率放大器與揚聲器的距離不遠，一般采用低阻大電流的直接饋送方式，傳輸線要求用專用揚聲器線，而對公共廣播系統，由于服務區域廣，距離長，為了減少傳輸線路引起的損耗，往往采用高壓傳輸方式，由于傳輸電流小，故對傳輸線要求不高，廣播主線可選用RVV2*2.0的線材，支線可選用：RVV2*0.75的線材

（四）、揚聲器系統

1、揚聲器系統要求整個系統要匹配，同時其位置的選擇也要切合實際，根據各個場所面積、使用場所不同配置不同功率、不同形狀、不同參數的揚聲器

2、如小室外公共區域均選用室外草地音箱，包括蘑菇、假石、樹樁等多種造型，與小區整體環境完美搭配，不但美化了環境，同時也達到了播放背景音樂的作用

3、而酒店的樓層則可設置了吸頂喇叭，在地下車庫可選用的是室內鑄鋁壁掛揚聲器，以保證整個公共區域都有聲音能覆蓋，同時又不會打擾房主休息
